Guías Lineales HIWIN

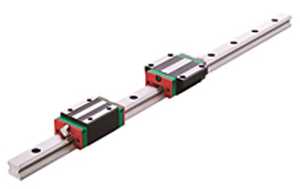

HG Series - Heavy Load Ball Type Linear Guideway (Carga dinámica de 11.36 kN -208.36 kN)

Usado en máquinas CNC, rectificadoras, fresadoras, tornos y taladros de banco. Para aplicaciones de cargas pesadas, alta velocidad y precisión. Absorbe error de desalineación por instalación.

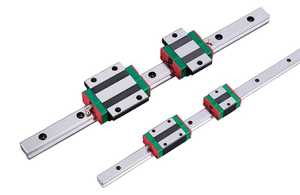

EG Series - Low profile Ball Type Linear Guideway (Carga dinámica de 5.35 kN - 33.35 kN)

Usado en equipos automatizados, dispositivos de transferencia de alta velocidad, máquinas de corte de madera y máquinas de precisión. Absorbe error de desalineación por instalación.

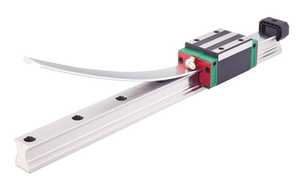

CG Series - Superior Moment Load Capacity Linear Guideway

Estas guías lineales tienen una capacidad de carga hasta 50% más alta que la serie HG. Su composición de cuatro líneas de balines permite soportar altas capacidades de momentum con movimiento suave.

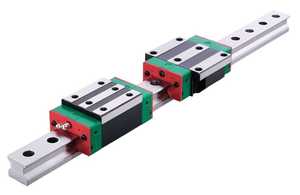

RG Series - High Rigidity Roller Type Linear Guideway (Carga dinámica de 11.3 kN - 275.3 kN)

Utiliza rodillos como elemento rodante, en lugar de balines de acero, lo que alarga su tiempo de vida comparado a las guías tradicionales. Ofrece altas capacidades de carga en sus 4 direcciones. Se usa en aplicaciones de alta precisión, mucho momentum, comúnmente en centros de maquinado CNC.

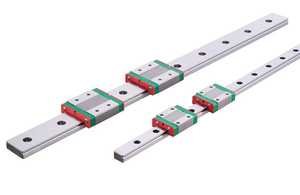

MG Series - Miniature Linear Guideway (Carga dinámica de 0.68 kN - 8.93 kN)

Guía lineal miniatura (tamaño compacto) con arco de contacto gótico, que ofrece alta dureza y rigidez contra momentum en todas las direcciones. Se usa para aplicaciones de mucho momentum, y espacio limitado, principalmente en equipo médico. Para ambientes corrosivos (acero inoxidable).

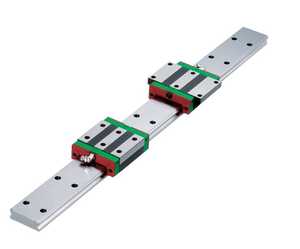

WE Series - Four-Row Wide Rail Linear Guideway (Carga dinámica de 5.23 kN - 29.8 kN)

Por la anchura de su riel, permite que esta guía lineal sea utilizada para cargas pesadas y momentos altos. Tiene la particularidad de autoalinearse, lo que le permite absorber la mayoría de errores de instalación, sin perder el estándar de alta precisión.

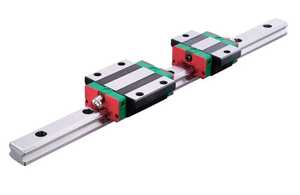

QE Series - Low Profile Quiet Linear Guideway (Carga dinámica de 8.56 kN - 51.18 kN) (Intercambiable con EG Series)

Se usa en aplicaciones de alta velocidad, poco ruido y reducción en la generación de polvo.

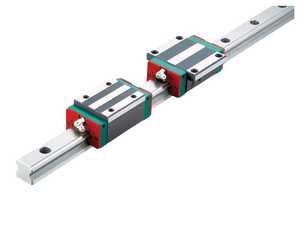

QH Series - Heavy Load Quiet Linear Guideway (Carga dinámica de 13.88 kN - 108.72 kN) (Intercambiable con HG Series)

Se usa en aplicaciones de movimientos suaves, sin ruido y ambientes amigables (no genera polvo).

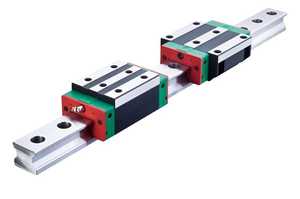

QR Series - Roller Type Linear Guideway (Carga dinámica de 26.3 kN - 150.8 kN) (Intercambiable con RG Series)

Se usa en aplicaciones de mucha carga, poca fricción, poco ruido, alta precisión y mucho momentum.

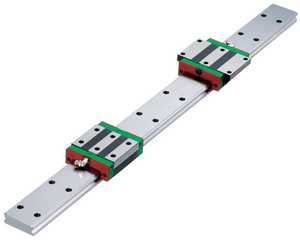

QW Series - Wide Rail Linear Guideway (Carga dinámica de 16 kN - 36.8 kN) (Intercambiable con WE Series)

Tiene todas las ventajas de la sesrie WE: momentos altos y ahorrador de espacio.
